BL542是基于DSP控制的二相混合式步進電機驅動器,是新一代數字式步進電機驅動器。驅動電壓為DC20-50V，適配電流在4.0A以下、外徑42-57mm的各種型號的二相混合式步進電機。運行平穩，震動和噪音極小。定位精度*高可達40000步/轉。該產品廣泛應用于激光打標機、線束加工設備、自動焊錫機、點膠機、廣告設備、以及醫療器械上。
特點
設有16檔等角度恒力矩細分，*高分辨率40000步/轉
*高響應頻率可達200Kpps
自動半流用戶可設，步進脈沖停止超過1.5s時，線圈電流自動減到設定電流的一半
光電隔離信號輸入/輸出
驅動電流1.0A/相到4.0A/相分8檔可調
單電源輸入，電壓范圍： DC20-50V
電流設定
　　驅動器工作電流由SW1-SW3撥碼設定，運行電流為正常工作有效輸出電流，設置開關詳見下表

其中SW4為單、雙脈沖模式設定開關：OFF為單脈沖(PU+DR) ON為雙脈沖(CW/CCW)
細分設定
　　驅動器細分由SW5-SW8端子設定，共16檔。附表如：細分?jǐn)?shù)(脈沖/轉)

注：可根據客戶要求定制細分?jǐn)?shù)!
！注意
1、輸入電壓不能超過DC50V；
2、輸入控制信號電平為＋5V－＋28V范圍，高于＋5V時無需外接限流電阻；
3、輸入脈沖信號下降沿有效；
4、驅動器溫度超過80度時驅動器停止工作，故障指示燈ALM亮，直到驅動器溫度降到50度時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝散熱器；
5、過流（負載短路）故障指示燈ALM亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復；
6、無電機故障指示燈ALM亮，請檢查電機接線，排除后需要重新上電恢復。

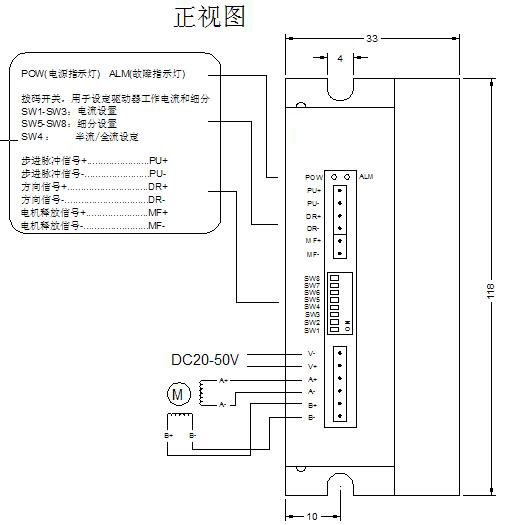

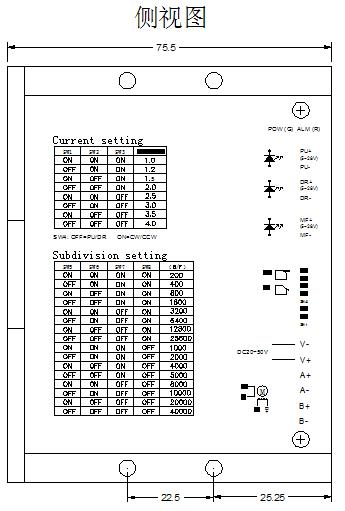

驅動器接線、尺寸示意圖


引腳功能說明
